Канализационные насосные станции Hydro-Vacuum

Hydro-vacuum КНСПрименение:

    Станции перекачки стоков производства Hydro-Vacuum S.A. применяются в системах гравитационно-напорной канализации и напорной канализации и предназначены для транспортировки стоков на большие расстояния или для поднятия на более высокий уровень. Применение насосных станций позволяет существовать объектам, отдаленным от канализационных коллекторов и очистных сооружений на большое расстояние, таким как:

  • индивидуальные дома;
  • сельские хозяйства;
  • районы индивидуальной застройки;
  • центры отдыха;
  • промышленные предприятия;
  • городские и районные канализационные системы перекачивания хозяйственно-бытовых стоков, дренажных и дождевых вод, а также промышленные стоки в общие коллекторы или непосредственно на очистные станции.

    В канализационных системах эти станции могут применяться как посредственные станции, зонные и центральные.

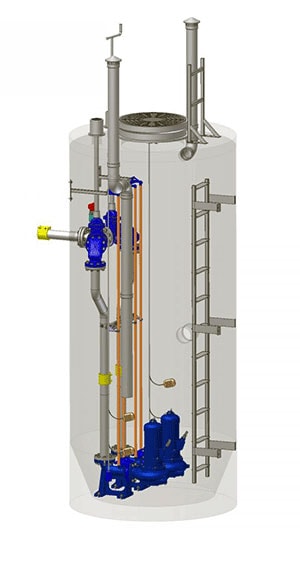

    Станции перекачки стоков производства Hydro-Vacuum S.A. – это комплектные и полностью автоматизированные устройства, не требующие постоянного обслуживания. Комплектная станция перекачки состоит из четырёх основных под узлов:

  • одного или двух насосных агрегатов типа FZ;
  • резервуара;
  • защитно-управляющей системы типа UZS;
  • гидравлической системы.

    Станции перекачки стоков выпускаются с одним насосным агрегатом или как многонасосные агрегаты. В многонасосных системах один насос является т.н. «рабочим и резервным». В зависимости от диаметра напорного патрубка производятся насосы: FZ1, FZ2, FZ3. В зависимости от вида перекачиваемых стоков и параметров работы (Q-H) применяются следующие разновидности помп:

  • с размельчением (режущий механизм) типа FZR;
  • c свободным протоком (vortex) модель FZV;
  • с канальным рабочим колесом типа FZB;
  • противовзрывное (взрывобезопасное) изготовление FZX.1.

    Насосы оснащены раздрабливающей системой, что позволяет производить перекачку стоков в трубах меньшего диаметра (мин. DN 32). Помпы со свободным протоком (vortex) уменьшают риск засорения. Насосы с канальным колесом, в основном, применяются для перекачки атмосферной воды, промышленных стоков без содержания длинноволокнистых элементов или стоков после предварительного разделения твердых тел (насосная станция).

Станции перекачки стоков изготавливаются с четырьмя основными вариантами баков:

  • полиэтилен PE;
  • полимербетон;
  • бетон B 45;
  • полиэстер, армированный стекловолокном с отливным дном из полимербетона.

    В зависимости от требований заказчика вышеперечисленные резервуары производятся диаметром от 600 дo 2500 мм и высотой до 6000 мм. В верхней части резервуара монтируется люк, позволяющий войти в насосную станцию или для извлечения попы, а также гидравлического оборудования. Типы люков подбираются в зависимости от размещения станции: внутри или вне коммуникационной линии.
Управление работой насосов – при помощи защитно-управляющего устройства UZS. Применяются поплавковые сигнализаторы уровня или гидростатические и ультразвуковые системы контроля уровней. Как вариант, устройства имеют акустическо-оптическую сигнализацию состояния тревоги. Предлагаемые системы мониторинга GSM предназначены для мониторинга работы насосной станции перекачки стоков, работающие в районе действия сотовой телефонной связи GSM.

Внутренняя гидравлическая система в стандарте состоит из:

  • сцепительной пяты с направляющими, без направляющих так называемое верхнее сцепление, быстрое сцепление CAMLOCK;
  • вертикальных нагнетательных трубопроводов;
  • обратных клапанов;
  • клапанов-отсекателей (задвижек);
  • коллектора, т.н. „portki” (двухнасосная станция перекачки);
  • присоединения для промывки и прочистки трубопроводов.

    Трубопроводы, коллектор, фланцы и соединительные элементы сделаны из кислотоустойчивой стали или PVC-U. Сцепляющие стопы и клапана изготовлены из чугуна и защищены от коррозии порошковыми красками.

Кроме того, насосные станции оснащены:

  • лестницей;
  • рабочим помостом (для резервуаров свыше 5000 мм высоты);
  • цепями для спускания и вынимания насосов;
  • цепями для крепления сигнализаторов уровня;
  • системой гравитационной вентиляции.

    Вышеназванные элементы изготовлены из кислотоустойчивой стали (вентиляция - ПВХ).

Главные преимущества станции перекачки стоков производства Hydro-Vacuum S.A., это, в том числе:

  • современные конструкторские решения;
  • комплектное оснащения насосных стаций;
  • лёгкость и быстрота установки станции в любых грунтах и условиях, ограниченные до минимума земляные и монтажные работы;
  • автоматизированная работа устройства без обслуживающего персонала;
  • возможность промывания и чистки трубопроводов путём подключения через «пожарный» соединитель;
  • применение энергоэффективных двигателей, доступных также в противовзрывном варианте;
  • низкая стоимость покупки и эксплуатации;
  • постоянный технический надзор, а также гарантийное и после гарантийное техническое обслуживание;
  • лёгкий доступ к запчастям;
  • осуществление индивидуальных требований и приспособление изделия к требованиям клиента;
  • низкая стоимость покупки дополнительного оборудования;
  • высокая эффективность и долговечность в особо трудных эксплуатационных условиях;
  • диаметр и угол впускного патрубка подбираем по требованию клиента;
  • уведомление GSM;
  • гарантия многолетней бесперебойной работы;
  • заводской монтаж узлов перекачки.


Технические характеристики Hydro-Vacuum PS


Вид станции Кол-во насосов Вид управления Материал изготовления резервуара Диаметр резервуара Высота резервуара Насосы Диаметр нагнетательных вертикалей
мм мм Тип Мощность мм
PSA домашний 1 UZS.2
UZS.4
UZS.6
PEHD 800 2000-2500 FZV.1
FZR.1
FZX.1
0,55-3,0 DN50 кислоустойчивая сталь
PSE домашний 1 UZS.2
UZS.4
UZS.6
PEHD 800 2000-2500 FZV.1
FZR.1
FZX.1
0,55-3,0 DN50 кислоустойчивая сталь
PSB 1-2 UZS.4
UZS.6
UZS.7
UZS.8
Бетон B45 полимеробетон полиэстер с полимеробетоновым дном 1000-1200 3000-6000 FZV.1
FZR.1
FZX.1
0,55-3,0 DN50 кислоустойчивая сталь
PSC 1-2 UZS.6
UZS.7
UZS.8
Бетон B45 полимеробетон полиэстер с полимеробетоновым дном 1200-2500 3000-6000 FZV.2
FZB.2
1,1-11,0 DN65 кислоустойчивая сталь
PSD 1-2 UZS.6
UZS.7
UZS.8
Бетон B45 полимеробетон полиэстер с полимеробетоновым дном 1600-3000 3000-6000 FZV.3
FZB.3
2,2-11,0 DN80 кислоустойчивая сталь
