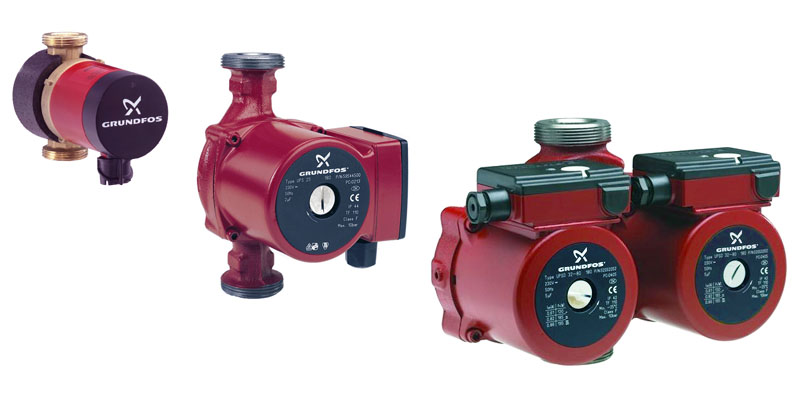

Циркуляционные насосы Grundfos UP, UPS, UPSD серии 100
Широкий ряд насосов UP, UPS, UPSD серии 100 от Grundfos сконструирован для эффективной и бесшумной работы различных систем циркуляции горячего водоснабжения, отопления, охлаждения и кондиционирования воздуха. Основное применение этих насосов это однотрубные и двухтрубные системы отопления, а также их можно использовать в смесительных контурах больших систем. Могут использоваться как в замкнутых так и незамкнутых системах.
Конструктивные особенности
Трехскоростные насосы UP, UPS и UPSD сконструированные с мокрым ротором и с защищенным статором, что представляет собой конструкцию объедененного электродвигателя и насоса в единый узел без торцевого уплотнения вала. В такой конструкции для герметизации ротора используют две уплотнительные прокладки. Перекачиваемая жидкость служит смазкой для трущихся деталей и подшипников насоса. Корпусы насосов выполняются как из бронзы, чугуна так и из нержавеющей стали.
К особенностям также относится:
- Вал и радиальные подшипники из керамики.
- Графитовый упорный подшипник.
- Гильза ротора и подшипниковая камера из нержавеющей стали.
- Рабочее колесо из устойчивого к коррозии материала.
Положение этих насосов при монтаже всегда должно быть таким, чтобы вал электродвигателя находился в горизонтальном положении. При запуске должна быть обеспечена вентиляция защитной гильзы, для этого удаляется резьбовая пробка электродвигателя, которая находится в торце вала. На протяжении некоторого времени присутствующий воздух будет вытесняться через полый вал в гидравлическую систему.
Перекачиваемые жидкости
Насосы этих серий предназначены для перекачивания чистых, неагрессивных и взрывобезопасных жидкостей, которые не содержат твердых, длинноволокнистых включений или минеральных масел. Кинематическая вязкость для воды составляет 1 мм2/с (1 сСт)при 20°С. При использовании циркуляционного насоса для перекачивания жидкости с более высоким значением вязкости, его гидравлическая характеристика снижается. Например: концентрация 50% этиленгликоля при 20°С повысит вязкость водного раствора примерно до 10 мм2/с (10 сСт), что понизит гидравлическую характеристику насоса примерно на 15%. При выборе насоса необходимо учитывать кинематическую вязкость и плотность перекачиваемой среды.
Технические характеристики
- расход - до 14,4 м3/час;
- напор - до 12 м;
- максимально раб. давление - 10 бар;
- температура жидкости от -25 до 110 °С.
- расход - до 13 м3/час;
- напор - до 9,9 м;
- максимально раб. давление - 10 бар;
- температура жидкости от - 25 до 110 °С.
Ознакомиться с детальной документацией
Модельный ряд насосов Grundfos UP, UPS, UPSD
| Тип продукта | Монтажная длина, мм | Трубное соединение | Допустимая температура жидкости | № продукта |
|---|---|---|---|---|
| Grundfos UP 25-80 3x400 В* | 180 | G 1½" | -25°C..+110°C | 59542500 |
| Grundfos UP 32-25 3x400 В | 180 | G 2" | -25°C..+110°C | 95906401 |
| Grundfos UP 32-55 3x400 В* | 180 | G 2" | -25°C..+110°C | 52001091 |
| Grundfos UP 40-50 F 3x400 В* | 250 | DN 40 PN06/10 | -25°C..+110°C | 95906420 |
| Grundfos UPS 25-40 3x400 В | 180 | G 1½" | +2°C..+110°C | 59544800 |
| Grundfos UPS 25-50 3x400 В | 180 | G 1½" | +2°C..+110°C | 59545800 |
* - требуется внешняя защита электродвигателя.
| Тип продукта | Монтажная длина, мм | Трубное соединение | Допустимая температура жидкости | № продукта |
|---|---|---|---|---|
| Grundfos UPS 25-40 | 180 | G 1½" | +2°C..+110°C | 96281384 |
| Grundfos UPS 25-60 | 180 | G 1½" | +2°C..+110°C | 96281483 |
| Grundfos UPS 25-70 | 180 | G 1½" | +2°C..+110°C | 96621354 |
| Grundfos UPS 25-80 | 180 | G 1½" | -25°C..+110°C | 95906429 |
| Grundfos UPS 25-100 | 180 | G 1½" | -25°C..+110°C | 95906480 |
| Grundfos UPS 25-120 | 180 | G 1½" | -25°C..+110°C | 52588336 |
| Grundfos UPS 32-40 | 180 | G 2" | +2°C..+110°C | 96281390 |
| Grundfos UPS 32-60 | 180 | G 2" | +2°C..+110°C | 96281494 |
| Grundfos UPS 32-70 | 180 | G 2" | +2°C..+110°C | 96621355 |
| Grundfos UPS 32-80 | 180 | G 2" | -25°C..+110°C | 95906422 |
| Grundfos UPS 32-100 | 180 | G 2" | -25°C..+110°C | 95906500 |
| Тип продукта | Монтажная длина, мм | Трубное соединение | Допустимая температура жидкости | № продукта |
|---|---|---|---|---|
| Grundfos UPS 25-20 | 180 | G 1½" | +2°C..+110°C | 59542500 |
| Grundfos UPS 25-30 | 180 | G 1½" | +2°C..+110°C | 59543000 |
| Grundfos UPS 25-50 | 180 | G 1½" | +2°C..+110°C | 96281432 |
| Grundfos UPS 25-25 | 180 | G 1½" | -25°C..+110°C | 95906400 |
| Grundfos UPS 25-55 | 180 | G 1½" | -25°C..+110°C | 95906404 |
| Grundfos UPS 25-125 | 180 | G 1½" | -25°C..+110°C | 52588344 |
| Grundfos UPS 32-30 | 180 | G 2" | +2°C..+110°C | 59583000 |
| Grundfos UPS 32-50 | 180 | G 2" | +2°C..+110°C | 96281435 |
| Grundfos UPS 32-25 | 180 | G 2" | -25°C..+110°C | 95906401 |
| Grundfos UPS 32-55 | 180 | G 2" | -25°C..+110°C | 95906409 |
| Grundfos UPS 32-80 F | 220 | DN 32 PN06/10 | -25°C..+110°C | 95906458 |
| Grundfos UPS 40-50 F | 250 | DN 40 PN06/10 | -25°C..+110°C | 95906420 |
| Grundfos UPS 40-80 F | 250 | DN 40 PN06/10 | -25°C..+110°C | 95906462 |
| Тип продукта | Монтажная длина, мм | Трубное соединение | Допустимая температура жидкости | № продукта |
|---|---|---|---|---|
| Grundfos UPS 25-30 A | 180 | G 1½" | +2°C..+110°C | 59563000 |
| Grundfos UPS 25-40 A | 180 | G 1½" | +2°C..+110°C | 96281387 |
| Grundfos UPS 25-60 A | 180 | G 1½" | +2°C..+110°C | 96281491 |
| Тип продукта | Монтажная длина, мм | Трубное соединение | Допустимая температура жидкости | № продукта |
|---|---|---|---|---|
| Grundfos UPS 20-40 130 | 130 | G 1¼" | +2°C..+110°C | 96281371 |
| Grundfos UPS 20-60 130 | 130 | G 1¼" | +2°C..+110°C | 96281472 |
| Grundfos UPS 25-40 130 | 130 | G 1½" | +2°C..+110°C | 96281376 |
| Grundfos UPS 25-50 130 | 130 | G 1½" | +2°C..+110°C | 96281424 |
| Grundfos UPS 25-60 130 | 130 | G 1½" | +2°C..+110°C | 96281476 |
| Тип продукта | Монтажная длина, мм | Трубное соединение | Допустимая температура жидкости | № продукта |
|---|---|---|---|---|
| Grundfos UPS 25-40 K | 180 | G 1½" | -25°C..+95°C | 59544505 |
| Grundfos UPS 25-50 K | 180 | G 1½" | -25°C..+95°C | 59544502 |
| Grundfos UPS 25-60 K | 180 | G 1½" | -25°C..+95°C | 59544508 |
| Тип продукта | Монтажная длина, мм | Трубное соединение | Допустимая температура жидкости | № продукта |
|---|---|---|---|---|
| Grundfos UPSD 32-50 | 180 | G 2" | -25°C..+110°C | 95906413 |
| Grundfos UPSD 32-50 F | 220 | DN 32 PN06/10 | -25°C..+110°C | 95906416 |
| Grundfos UPSD 32-80 | 180 | G 2" | -25°C..+110°C | 95906455 |
| Grundfos UPSD 32-80F | 250 | DN 32 PN06/10 | -25°C..+110°C | 95906459 |
| Grundfos UPSD 40-50 F | 250 | DN 40 PN06/10 | -25°C..+110°C | 95906423 |
| Grundfos UPSD 40-80 F | 250 | DN 40 PN06/10 | -25°C..+110°C | 95906465 |
| Grundfos UPSD 40-100 F | 250 | DN 40 PN06/10 | -25°C..+110°C | 95906487 |
