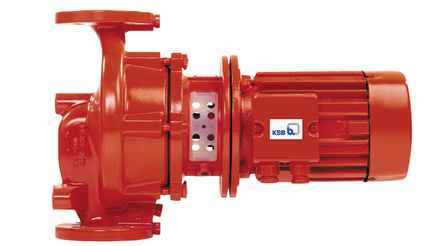

Циркуляционные насосы с сухим ротором KSB Etaline



    Насосы KSB серии Еtaline PumpDrive применяются в системах отопления, установках хозяйственного водоснабжения, установках для кондиционирования воздуха, системах водоснабжения, охлаждающих контурах и промышленных системах циркуляции. Предназначены для перекачивания жидкостей, которые не оказывают химического или механического воздействия на материалы конструкции насоса.


Конструкция и особенности


    Etaline по конструкции представляет моноблочный насос с горизонтальным расположение патрубком по одной линии "inline". Соединение вала насоса и вала двигателя - жесткое. Материал корпуса, крышки, рабочего колеса и щелевого кольца - серый чугун, вал - закаленная сталь С 45. Привод Etaline - трехфазный с короткозамкнутым ротором и поверхностным охлаждением.

    Etaline циркуляционные насосы с сухим ротором могут применяться при строительстве многоэтажных сооружений (индустриальных комплексах, гостиницах, офисах, общественных зданиях). Важным условием эффективной работы данного агрегата в системе - это подрезка рабочего колеса под параметры, необходимые клиенту. При этом мощность аппарата значительно сокращается, что позволяет снизить потребление электроэнергии. В оборудовании установлены двигатели IE2, обеспечивающие сбережение энергии до 3,5%. Эффективную работу насосу гарантирует частотный преобразователь, установленный на двигатель. Агрегат оборудован двигателем с воздушным охлаждением, который имеет повышенный уровень шума.

    Подшипник - радиальный шарикоподшипник, смазываемый консистентной смазкой. Торцевое уплотнение вала - неохлаждаемое, пара скольжения карбид кремния / карбид кремния, специальный элестомер или этилен-пропилен каучук. Другие варианты возможны, согласно перекачиваемых сред.


Технические характеристики

    Параметры согласно максимальной конфигурации:

  • Напор - до 550 м³/ч;
  • Расход - до 90 м;
  • Рабочее давление до 16 бар;
  • Температура от -30 до +140 ºС.


Подробная документация


Модельный ряд KSB Еtaline PumpDrive


Etaline®, исполнение GN 6, 2900 об/мин
Типоразмер Исполнение GN 6 [Вес, кг] Идент. номер/Код продукта
32-160/112.1 34 48859011
32-160/112.2 34 48859012
32-160/152.1 39 48859013
32-160/152.2 39 48859014
32-160/222.1 39 48859015
32-160/222.2 39 48859016
32-160/302 45 48859017
32-160/402 57,5 EL0104026
32-160/552 76 EL0105526
32-160/752 87 EL0107526
32-200/302 57,5 EL0203026
32-200/402 60 48859030
32-200/552.1 88 48886141
32-200/552.2 65 48859032
32-200/752 93 48886143
32-200/1102 118 EL0211026
32-200/1502 129 EL0215026
40-160/222 40 48859039
40-160/302.1 47 48859040
40-160/302.2 47 48859041
40-160/402 51 48859042
40-160/552 77 EL0305526
40-160/752 88 EL0307526
40-160/1102 111 EL0311026
40-250/402 69 48859036
40-250/552.1 77 48859051
40-250/552.2 77 48859052
40-250/752.1 84 48859053
40-250/752.2 84 48859054
40-250/1102.1 124 48859055
40-250/1102.2 124 48859056
40-250/1502.1 131 48859057
40-250/1502.2 131 48859058
40-250/1852 146 48859059
40-250/2202 205 EL0422026
50-160/152 42 48859065
50-160/222 44 48859066
50-160/302 48 48859067
50-160/402.1 58 48859068
50-160/402.2 58 48859069
50-160/552 63 48859070
50-160/752 70 48859071
50-160/1102 113 EL0511026
50-160/1502 124 EL0515026
50-250/752 88 48859078
50-250/1102.1 121 48859079
50-250/1102.2 121 48859080
50-250/1502 128 48859081
50-250/1852.1 143 48859082
50-250/1852.2 143 48859083
50-250/2202 166 48859084
50-250/3002 275 EL0630026
65-160/222.1 45 48859095
65-160/222.2 45 48859096
65-160/302.1 52 48859097
65-160/302.2 52 48859098
65-160/402.1 61 48859099
65-160/402.2 61 48859100
65-160/552.1 67 48859101
65-160/552.2 67 48859102
65-160/752.1 74 48859103
65-160/752.2 74 48859104
65-160/1102 107 48859105
65-160/1502 127 EL0715026
65-160/1852 155 EL0718526
65-160/2202 195 EL0722026
65-250/752 93 48859114
65-250/1102.1 126 48859115
65-250/1102.2 126 48859116
65-250/1502.1 133 48859117
65-250/1502.2 133 48859118
65-250/1852.1 194 48886145
65-250/1852.2 148 48859119
65-250/2202.2 171 48859120
65-250/2202.1 223 48886147
65-250/3002 294 48886149
65-250/3702 308 EL0837026
80-160/402 68 48886151
80-160/552.1 72 48859127
80-160/552.2 72 48859128
80-160/552.3 92 48886153
80-160/752.1 97 48886155
80-160/752.2 79 48859129
80-160/1102.1 148 48859130
80-160/1102.2 145 48886157
80-160/1502 155 48859131
80-160/1852 161 EL0918526
80-160/2202 200 EL0922026
80-160/3002 267 EL0930026
80-210/1102 134 EL1011026
80-210/1502 145 EL1015026
80-210/1852 157 48859140
80-210/2202 223 48859141
80-210/3002 293 48886159
80-210/3702 307 48886161
100-125/402 76 48886163
100-125/552 100 48886165
100-125/752.1 99 48859144
100-125/752.2 105 48886167
100-125/1102 124 48859145
100-125/1502 141 EL1115026
100-160/752 104 EL1207526
100-160/1102.1 122 48859148
100-160/1102.2 122 48859149
100-160/1502 133 48859150
100-160/1852 167 EL1218526
100-160/2202 206 EL1222026
100-160/3002 272 EL1230026
100-170/1102 139 EL1311026
100-170/1502 150 EL1315026
100-170/1852 178 EL1318526
100-170/2202 229 48859154
100-170/3002 284 EL1330026
125-160/1852 243 EL1418526
125-160/2202 288 48859165
125-160/3002 350 EL1430026
125-200/3002 346 48886169
125-200/3702 375 48886171
125-200/4502 491 48886173
Etaline®, исполнение GN 11, 2900 об/мин
Типоразмер Исполнение GN 11 [Вес, кг] Идент. номер/Код продукта
32-160/112.1 34 48864895
32-160/112.2 34 48864896
32-160/152.1 39 48864897
32-160/152.2 39 48864898
32-160/222.1 39 48864899
32-160/222.2 39 48864900
32-160/302 45 48864901
32-160/402 57,5 EL01040211
32-160/552 76 EL01055211
32-160/752 87 EL01075211
32-200/302 57,5 EL02030211
32-200/402 60 48864914
32-200/552.1 88 48886142
32-200/552.2 65 48864916
32-200/752 93 48886144
32-200/1102 118 EL02110211
32-200/1502 129 EL02150211
40-160/222 40 48864920
40-160/302.1 47 48864921
40-160/302.2 47 48864922
40-160/402 51 48864923
40-160/552 77 EL03055211
40-160/752 88 EL03075211
40-160/1102 111 EL03110211
40-250/402 69 48864932
40-250/552.1 77 48864933
40-250/552.2 77 48864934
40-250/752.1 84 48864935
40-250/752.2 84 48864936
40-250/1102.1 124 48864937
40-250/1102.2 124 48864938
40-250/1502.1 131 48864939
40-250/1502.2 131 48864940
40-250/1852 146 48864941
40-250/2202 205 EL04220211
50-160/152 42 48864947
50-160/222 44 48864948
50-160/302 48 48864949
50-160/402.1 58 48864950
50-160/402.2 58 48864951
50-160/552 63 48864952
50-160/752 70 48864953
50-160/1102 113 EL05110211
50-160/1502 124 EL05150211
50-250/752 88 48864960
50-250/1102.1 121 48864961
50-250/1102.2 121 48864962
50-250/1502 128 48864963
50-250/1852.1 143 48864964
50-250/1852.2 143 48864965
50-250/2202 166 48864966
50-250/3002 275 EL06300211
65-160/222.1 45 48864977
65-160/222.2 45 48864978
65-160/302.1 52 48864979
65-160/302.2 52 48864980
65-160/402.1 61 48864981
65-160/402.2 61 48864982
65-160/552.1 67 48864983
65-160/552.2 67 48864984
65-160/752.1 74 48864985
65-160/752.2 74 48864986
65-160/1102 107 48864987
65-160/1502 127 EL07150211
65-160/1852 155 EL07185211
65-160/2202 195 EL07220211
65-250/752 93 48864996
65-250/1102.1 126 48864997
65-250/1102.2 126 48864998
65-250/1502.1 133 48864999
65-250/1502.2 133 48865000
65-250/1852.1 194 48886146
65-250/1852.2 148 48865001
65-250/2202.1 223 48886148
65-250/2202.2 171 48865002
65-250/3002 294 48886150
65-250/3702 308 EL08370211
80-160/402 68 48886152
80-160/552.1 72 48865009
80-160/552.2 72 48865010
80-160/552.3 92 48886154
80-160/752.1 97 48886156
80-160/752.2 79 48865011
80-160/1102.1 148 48865012
80-160/1102.2 145 48886158
80-160/1502 155 48865013
80-160/1852 161 EL09185211
80-160/2202 200 EL09220211
80-160/3002 267 EL09300211
80-210/1102 134 EL10110211
80-210/1502 145 EL10150211
80-210/1852 157 48865024
80-210/2202 223 48865025
80-210/3002 293 48886160
80-210/3702 307 48886162
100-125/402 76 48886164
100-125/552 100 48886166
100-125/752.1 99 48865028
100-125/752.2 105 48886168
100-125/1102 124 48865029
100-125/1502 141 EL11150211
100-160/752 104 EL12075211
100-160/1102.1 122 48865032
100-160/1102.2 122 48865033
100-160/1502 133 48865034
100-160/1852 167 EL12185211
100-160/2202 206 EL12220211
100-160/3002 272 EL12300211
100-170/1102 139 EL13110211
100-170/1502 150 EL13150211
100-170/1852 178 EL13185211
100-170/2202 229 48865038
100-170/3002 284 EL13300211
125-160/1852 243 EL14185211
125-160/2202 288 48865049
125-160/3002 350 EL14300211
125-200/3002 346 48886170
125-200/3702 375 48886172
125-200/4502 491 48886174
Etaline®, исполнение GN 6, 1450 об/мин
Типоразмер Исполнение GN 6 [Вес, кг] Идент. номер/Код продукта
32-160/024.1 30 48859006
32-160/024.2 30 48859007
32-160/034.1 31 48859008
32-160/034.2 31 48859009
32-160/054 33 48859010
32-160/074 34 EL0100746
32-160/114 39,1 EL0101146
32-200/054 40 48859019
32-200/074.1 41 48859021
32-200/074.2 41 48859022
32-200/114 43 48859023
32-200/154 50,5 EL0201546
32-200/224 60 EL0202246
40-160/024 31 48859033
40-160/034 32 48859034
40-160/054 34 48859035
40-160/074 35 EL0300746
40-160/114 40,1 EL0301146
40-250/054 49 48859043
40-250/074.1 50 48859044
40-250/074.2 50 48859045
40-250/114 52 48859046
40-250/154.1 55 48859047
40-250/154.2 55 48859048
40-250/224.1 62 48859049
40-250/224.2 62 48859050
40-250/304 73 EL0403046
40-250/404 78,5 EL0404046
40-250/554 88 EL0405546
50-160/034.1 36 48859060
50-160/034.2 36 48859061
50-160/054.1 37 48886131
50-160/054.2 38 48859062
50-160/074.1 39 48859063
50-160/074.2 38 48886133
50-160/114 41 48859064
50-160/154 45,5 EL0501546
50-160/224 55 EL0502246
50-250/114 56 48859072
50-250/154.1 58 48859073
50-250/154.2 58 48859074
50-250/224.1 79 48859075
50-250/224.2 79 48859076
50-250/304 82 48859077
50-250/404 81,5 EL0604046
50-250/554 92 EL0605546
50-250/754 113 EL0607546
65-160/024 36 48859085
65-160/034 37 48859086
65-160/054.1 39 48859087
65-160/054.2 39 48859088
65-160/074.1 40 48859089
65-160/074.2 40 48859090
65-160/074.3 40 48859091
65-160/114.1 42 48859092
65-160/114.2 42 48859093
65-160/154 44 48859094
65-160/224 58 EL0702246
65-160/304 62 EL0703046
65-250/154 63 48859107
65-250/224.1 69 48859109
65-250/224.2 69 48859110
65-250/304.1 72 48859111
65-250/304.2 72 48859112
65-250/404 79 48859113
65-250/554 96 EL0805546
65-250/754 117 EL0807546
65-250/1104 141 EL0811046
80-160/054 45 48859121
80-160/074.1 46 48859122
80-160/074.2 46 48859123
80-160/114.1 48 48859124
80-160/114.2 48 48859125
80-160/154 50 48859126
80-160/224 64 EL0902246
80-160/304 68 EL0903046
80-160/404 73,5 EL0904046
80-210/114 62,1 EL1001146
80-210/154 65 48886135
80-210/224 72 48886137
80-210/304.1 73 48859137
80-210/304.2 73 48859138
80-210/404 79 48859139
80-210/554 95 EL1005546
80-210/754 116 EL1007546
80-210/1104 140 EL1011046
80-250/224.1 66 48847649
80-250/224.2 66 48847650
80-250/304 68 48859132
80-250/404 73 48859134
80-250/554 81 48859136
80-250/754 125 EL1107546
80-250/1104 149 EL1111046
80-250/1504 179 EL1115046
100-125/074 53 48859142
100-125/114 56 48859143
100-125/154 62,5 EL1201546
100-125/224 72 EL1202246
100-160/074 51 EL1300746
100-160/114 56,1 EL1301146
100-160/154 57 48859146
100-160/224 65 48859147
100-160/304 74 EL1303046
100-160/404 79,5 EL1304046
100-170/154 70 48886139
100-170/224.1 77 48859151
100-170/224.2 77 48859152
100-170/304 79 48859153
100-170/404 90,5 EL1404046
100-170/554 101 EL1405546
100-170/754 122 EL1407546
100-200/304 120 EL1503046
100-200/404.1 111 48859155
100-200/404.2 111 48859156
100-200/554 124 48859157
100-200/754 155 EL1507546
100-200/1104 179 EL1511046
100-200/1504 209 EL1515046
100-250/404 128,5 EL1604046
100-250/554.1 132 48859158
100-250/554.2 132 48859159
100-250/754.1 146 48859160
100-250/754.2 146 48859161
100-250/754.3 146 48869749
100-250/1104.1 173 48859162
100-250/1104.2 173 48869896
100-250/1504 212 EL1615046
100-250/1854 258 EL1618546
100-250/2204 278 EL1622046
125-160/304 135 48859163
125-160/404 140 48859164
125-160/554 166 EL1705546
125-160/754 186 EL1707546
125-200/404 153,5 EL1804046
125-200/554 151 48859166
125-200/754 165 48859167
125-200/1104 206 EL1811046
125-200/1504 236 EL1815046
125-250/754 190 EL1907546
125-250/1104.1 201 48859168
125-250/1104.2 201 48859169
125-250/1504 217 48859170
125-250/1854 290 EL1918546
125-250/2204 311 EL1922046
125-250/3004 379 EL1930046
150-200/754 198 48859171
150-200/1104 234 48859172
150-200/1504 272 EL2015046
150-200/1854 321 EL2018546
150-200/2204 334 EL2022046
150-250/1104 235 EL2111046
150-250/1504.1 268 48859173
150-250/1504.2 268 48859174
150-250/1504.3 268 48859175
150-250/1854.1 325 48859176
150-250/1854.2 325 48859177
150-250/2204 358 48859178
150-250/3004 399 EL2130046
150-250/3704 489 EL2137046
200-250/1504 295 48859179
200-250/1854 370 48859180
200-250/2204.1 385 48859181
200-250/2204.2 385 48860877
200-250/3004 465 48859182
200-315/3004.1 460 48859183
200-315/3004.2 460 48860878
200-315/3704.1 527 48859184
200-315/3704.2 527 48860879
200-315/4504 557 48859185
200-315/5504 670 48859186


Etaline®, исполнение GN 11, 1450 об/мин
Типоразмер Исполнение GN 6 [Вес, кг] Идент. номер/Код продукта
32-160/024.1 30 48864890
32-160/024.2 30 48864891
32-160/034.1 31 48864892
32-160/034.2 31 48864893
32-160/054 33 48864894
32-160/074 34 EL01007411
32-160/114 39,1 EL01011411
32-200/054 40 48864903
32-200/074.1 41 48864905
32-200/074.2 41 48864906
32-200/114 43 48864907
32-200/154 50,5 EL02015411
32-200/224 60 EL02022411
40-160/024 31 48864917
40-160/034 32 48864918
40-160/054 34 48864919
40-160/074 35 EL03007411
40-160/114 40,1 EL03011411
40-250/054 49 48864924
40-250/074.1 50 48864925
40-250/074.2 50 48864926
40-250/114 52 48864927
40-250/154.1 55 48864928
40-250/154.2 55 48864929
40-250/224.1 62 48864930
40-250/224.2 62 48864931
40-250/304 73 EL04030411
40-250/404 78,5 EL04040411
40-250/554 88 EL04055411
50-160/034.1 36 48864942
50-160/034.2 36 48864943
50-160/054.1 37 48886132
50-160/054.2 38 48864944
50-160/074.1 39 48864945
50-160/074.2 38 48886134
50-160/114 41 48864946
50-160/154 45,5 EL05015411
50-160/224 55 EL05022411
50-250/114 56 48864954
50-250/154.1 58 48864955
50-250/154.2 58 48864956
50-250/224.1 79 48864957
50-250/224.2 79 48864958
50-250/304 82 48864959
50-250/404 81,5 EL06040411
50-250/554 92 EL06055411
50-250/754 113 EL06075411
65-160/024 36 48864967
65-160/034 37 48864968
65-160/054.1 39 48864969
65-160/054.2 39 48864970
65-160/074.1 40 48864971
65-160/074.2 40 48864972
65-160/074.3 40 48864973
65-160/114.1 42 48864974
65-160/114.2 42 48864975
65-160/154 44 48864976
65-160/224 58 EL07022411
65-160/304 62 EL07030411
65-250/154 63 48864989
65-250/224.1 69 48864991
65-250/224.2 69 48864992
65-250/304.1 72 48864993
65-250/304.2 72 48864994
65-250/404 79 48864995
65-250/554 96 EL08055411
65-250/754 117 EL08075411
65-250/1104 141 EL08110411
80-160/054 45 48865003
80-160/074.1 46 48865004
80-160/074.2 46 48865005
80-160/114.1 48 48865006
80-160/114.2 48 48865007
80-160/154 50 48865008
80-160/224 64 EL09022411
80-160/304 68 EL09030411
80-160/404 73,5 EL09040411
80-210/114 62,1 EL10011411
80-210/154 65 48886136
80-210/224 72 48886138
80-210/304.1 73 48865021
80-210/304.2 73 48865022
80-210/404 79 48865023
80-210/554 95 EL10055411
80-210/754 116 EL10075411
80-210/1104 140 EL10110411
80-250/224.1 66 48865014
80-250/224.2 66 48865015
80-250/304 68 48865016
80-250/404 73 48865018
80-250/554 81 48865020
80-250/754 125 EL11075411
80-250/1104 149 EL11110411
80-250/1504 179 EL11150411
100-125/074 53 48865026
100-125/114 56 48865027
100-125/154 62,5 EL12015411
100-125/224 72 EL12022411
100-160/074 51 EL13007411
100-160/114 56,1 EL13011411
100-160/154 57 48865030
100-160/224 65 48865031
100-160/304 74 EL13030411
100-160/404 79,5 EL13040411
100-170/154 70 48886140
100-170/224.1 77 48865035
100-170/224.2 77 48865036
100-170/304 79 48865037
100-170/404 90,5 EL14040411
100-170/554 101 EL14055411
100-170/754 122 EL14075411
100-200/304 120 EL15030411
100-200/404.1 111 48865039
100-200/404.2 111 48865040
100-200/554 124 48865041
100-200/754 155 EL15075411
100-200/1104 179 EL15110411
100-200/1504 209 EL15150411
100-250/404 128,5 EL16040411
100-250/554.1 132 48865042
100-250/554.2 132 48865043
100-250/754.1 146 48865044
100-250/754.2 146 48865045
100-250/754.3 146 48869751
100-250/1104.1 173 48865046
100-250/1104.2 173 48869898
100-250/1504 212 EL16150411
100-250/1854 258 EL16185411
100-250/2204 278 EL16220411
125-160/304 135 48865047
125-160/404 140 48865048
125-160/554 166 EL17055411
125-160/754 186 EL17075411
125-200/404 153,5 EL18040411
125-200/554 151 48865050
125-200/754 165 48865051
125-200/1104 206 EL18110411
125-200/1504 236 EL18150411
125-250/754 190 EL19075411
125-250/1104.1 201 48865052
125-250/1104.2 201 48865053
125-250/1504 217 48865054
125-250/1854 290 EL19185411
125-250/2204 311 EL19220411
125-250/3004 379 EL19300411
150-200/754 198 48865055
150-200/1104 234 48865056
150-200/1504 272 EL20150411
150-200/1854 321 EL20185411
150-200/2204 334 EL20220411
150-250/1104 235 EL21110411
150-250/1504.1 268 48865057
150-250/1504.2 268 48865058
150-250/1504.3 268 48865059
150-250/1854.1 325 48865060
150-250/1854.2 325 48865061
150-250/2204 358 48865062
150-250/3004 399 EL21300411
150-250/3704 489 EL21370411
200-250/1504 295 48865063
200-250/1854 370 48865064
200-250/2204.1 385 48865065
200-250/2204.2 385 48865066
200-250/3004 465 48865067
200-315/3004.1 460 48865068
200-315/3004.2 460 48865069
200-315/3704.1 527 48865070
200-315/3704.2 527 48865071
200-315/4504 557 48865072
200-315/5504 670 48865073
