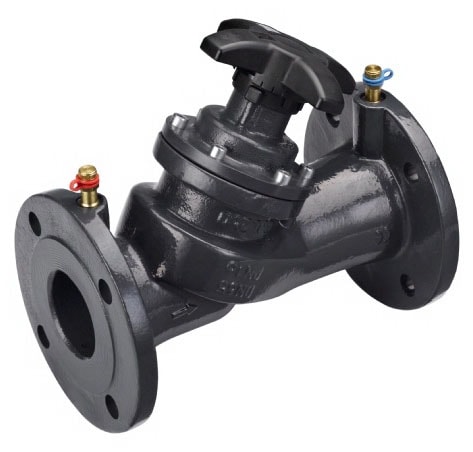

Ручной балансировочный клапан Danfoss MSV-F2
Технические особенности и область применения:
- Объединяет функции балансировочного и запорного клапанов.
- Простота настройки и блокировки настроек.
- Встроенные измерительные ниппеля игольчатого типа (под 3-мм иглы, две шт.).
- Запорная функция реализуется быстро и легко без изменения настройки.
Основные данные:
- Номинальный диаметр: DN 15...400 мм.
- Пропускная способность: kvs = 3,1...2046,1 м3/ч.
- Номинальное давление, PN: 16 бар или 25 бар.
- Максимальный перепад давлений на клапане:
- для клапанов РN 16: 1,5 бара;
- для клапанов РN 25: 2 бара.
- Регулируемая среда: вода/водогликолевая смесь с концентрацией гликоля до 30%.
- Температура регулируемой среды:
- для клапанов РN 16: -10...130°С;
- для клапанов РN 25: -10...150°С.
- Соединение: фланцевое.
Ручные балансировочные клапаны Danfoss MSV-F2 используют для гидравлической балансировки системы отопления и охлаждения с постоянным гидравлическим расходом (режимом).
Монтаж
Перед монтажом клапана убедитесь, что трубы не содержат металлической стружки или других посторонних предметов. Следует предусмотреть достаточное свободное пространство вокруг клапана для его монтажа на трубопровод. Направление потока должно соответствовать стрелке на корпусе клапана. Рекомендуется предусмотреть прямые участки трубопровода до и после клапана, как показано на рисунке (D – диаметр трубопровода), иначе погрешность измерений расхода может достигать 20 %. Настройка клапана выполняется вращением рукоятки до требуемого значения (по цифровому индикатору или шкале). После установки требуемого значения настройки его необходимо зафиксировать блокировочным винтом с помощью торцевого шестигранного ключа (DN 15...150 мм) или стопорной гайкой (DN 200...400 мм).
| Тип | DN (мм) | kvs (м3/ч) | Код |
|---|---|---|---|
| MSV-F2 | 15 | 3,1 | 003Z1085 |
| 20 | 6,3 | 003Z1086 | |
| 25 | 9,0 | 003Z1087 | |
| 32 | 15,5 | 003Z1088 | |
| 40 | 32,3 | 003Z1089 | |
| 50 | 53,8 | 003Z1061 | |
| 65 | 93,4 | 003Z1062 | |
| 80 | 122,3 | 003Z1063 | |
| 100 | 200,0 | 003Z1064 | |
| 125 | 304,4 | 003Z1065 | |
| 150 | 400,8 | 003Z1066 | |
| 200 | 685,6 | 003Z1067 | |
| 250 | 952,3 | 003Z1068 | |
| 300 | 1380,2 | 003Z1069 | |
| 350 | 2046,1 | 003Z1090 | |
| 400 | 2584,6 | 003Z1091 |
| Тип | DN (мм) | kvs (м3/ч) | Код |
|---|---|---|---|
| MSV-F2 | 15 | 3.1 | 003Z1092 |
| 20 | 6.3 | 003Z1093 | |
| 25 | 9.0 | 003Z1094 | |
| 32 | 15.5 | 003Z1095 | |
| 40 | 32.3 | 003Z1096 | |
| 50 | 53.8 | 003Z1070 | |
| 65 | 93.4 | 003Z1071 | |
| 80 | 122.3 | 003Z1072 | |
| 100 | 200.0 | 003Z1073 | |
| 125 | 304.4 | 003Z1074 | |
| 150 | 400.8 | 003Z1075 | |
| 200 | 685.6 | 003Z1076 | |
| 250 | 952.3 | 003Z1077 | |
| 300 | 1380.2 | 003Z1078Н | |
| 350 | 2046.1 | 003Z1097 | |
| 400 | 2584.6 | 003Z1098 |
| Номинальный диаметр, DN | мм | 15 | 20 | 25 | 32 | 40 | 200 | 250 | 300 | 350 | 400 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Пропускная способность, kvs | м3/ч | 3,1 | 6,3 | 9,0 | 15,5 | 32,3 | 685,6 | 952,3 | 1380,2 | 2046,1 | 2584,6 | |
| Номинальное давление, PN | бар | 16 или 25 | ||||||||||
| Максимальный перепад давлений на клапане | PN 16 | бар | 1,5 | |||||||||
| PN 25 | бар | 2 | ||||||||||
| Регулируемая среда | Вода/водогликолиева смесь с концентрацией гликоля до 30% | |||||||||||
| Температура регулируемой среды | PN 16 | С | -10...130 | |||||||||
| PN 25 | С | -10...150 | ||||||||||
| Запорная функция | Класс"А" по ISO 5208 | |||||||||||
| Соединение | Фланцы по EN 1092-2 | |||||||||||
| Масса | PN 16 | кг | 2.3 | 2.9 | 3.8 | 5.6 | 7.2 | 231 | 354 | 497 | 747 | 890 |
| PN 25 | кг | 2.3 | 3.0 | 3.8 | 5.8 | 7.2 | 228 | 345 | 488 | 748 | 900 | |
| Материалы | ||||||||||||
| Корпус клапана | PN 16 | Чугун EN-GJL 250 (GG25) | ||||||||||
| PN 25 | Ковкий чугун EN-GJS 400-15 (GGG 40.3) | |||||||||||
| Уплотнение клапана | EPDM | |||||||||||
| Конус клапана | CW602N | Литая нержав.сталь | ||||||||||
