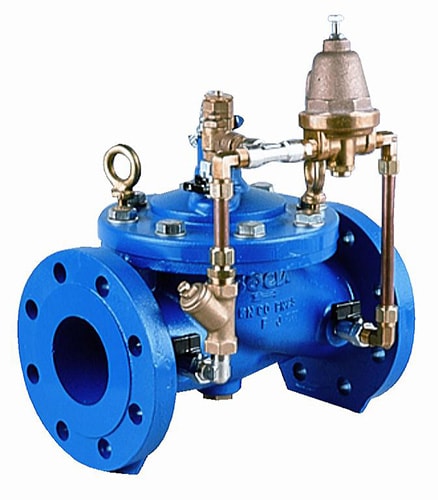

Регуляторы давления Danfoss C101

Регулятор давления Danfoss C101 предназначен для систем централизованного теплоснабжения, насосных станций, распределение воды.
Применение клапана C101
Он помогает поддерживать в стабильном состоянии гидравлические системы водоснабжения, в том числе и питьевые. Таким образом, риск прорывов в сети минимален, а это значит, что расходы на ремонтно-восстановительные работы будут во многом уменьшены. Еще одним плюсом является сокращение потерь воды. Ведь поддержка правильного давления в сети позволяет ее оптимизировать и сократить расход воды. Регулятор давления во многом облегчает нагрузку, которая воздействует постоянно на насосное оборудование.
Технические характеристики клапана C101
Материал, из которого изготовлен корпус изделия - чугун, материалом для седла является нержавеющая сталь. Условный проход, известный также как номинальный диаметр, равен 40 – 300. В зависимости от параметров условного прохода, условное давление Ру может колебаться между параметрами 10, 16, 25.
Пропускная способность равна 26, 35…1224 кубометров в час. При этом минимальное давление составляет 1 бар. Для исправной работы регулятора давления Danfoss C101 требуется чистая вода, при этом ее температура не должна превышать 900 ?C выше ноля, а также нельзя допускать замерзания воды в системе. Поэтому перед монтажом стоит очистить трубопровод от загрязнений: песка, ржавчины и окалины. Для монтажа Danfoss C101 необходимо горизонтальное положение, индикатором вверх. Тип присоединения к трубопроводу фланцевый. Регулятор устанавливается так, чтобы стрелка на его корпусе совпадала с направлением движения воды.
В комплект поставки входят пилотный контур и управляющий клапан, а также основной клапан, упаковочная коробка и инструкция.
Дополнительные рекомендации
Нельзя допускать проведение разбора регулятора в то время, когда система находится под давлением. Не рекомендуется его установка в среды, в которых содержатся абразивные вещества и компоненты. Перед самой установкой необходимо проверить систему на наличие и на возможность возникновения кавитации.
Чтобы избежать поломок и неполадок во время переноски регулятора давления, нужно держать его только за фланцы или за два болта с головками, но ни в коем случае не за импульсные трубки пилотного контура. Ели клапан C101 планируется установить на улице, то необходимо обеспечить защиту пилотного контура от мороза.
Артикул | DN, мм | Расход, м3/ч | Kv, м3/ч | Соединение | Максимальное рабочее давление4), бар | Рабочая температура, °С | Масса, кг | |
---|---|---|---|---|---|---|---|---|
минимальный | максимальный | |||||||
149B001149 | 1½" | 0,52 | 20,34 | 26,35 | Муфтовое2) | 25 | 90 | 8,00 |
149B001158 | 40 | 0,675 | 32,00 | 45,66 | Фланцевое3) | 12,00 | ||
149B001175 | 50 | 0,675 | 32,00 | 45,66 | 13,00 | |||
149B10106N | 65 | 0,855 | 54,00 | 57,75 | 21,00 | |||
149B10108N | 80 | 1,60 | 82,00 | 80,00 | 26,00 | |||
149B10110N | 100 | 2,72 | 127,00 | 136,00 | 39,00 | |||
149B10111N | 125 | 4,40 | 199,00 | 220,00 | 59,00 | |||
149B10112N | 150 | 5,28 | 286,00 | 264,00 | 73,00 | |||
149B001342 | 200 | 13,50 | 509,00 | 600,00 | 122,00 | |||
по запросу | 250 | 25,00 | 795,00 | 900,00 | 208,00 | |||
по запросу | 300 | 40,90 | 1145,00 | 1224,00 | 328,00 |
