Циркуляционный насос HPK
Насосы KSB серии HPK применяются для перекачивания горячих жидкостей в системах трубопроводов и резервуаров, в частности в установках водяного отопления, котлов с принудительной циркуляцией, централизованного теплоснабжения и др.
Конструкция и особенности

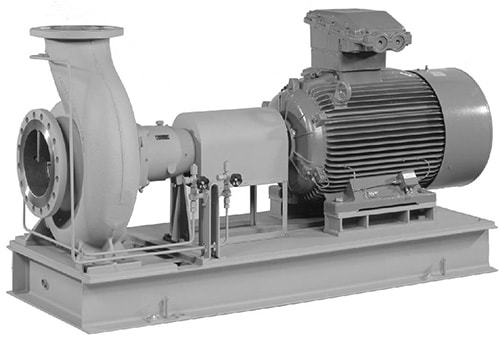

HPK это горизонтальный одноступенчатый центробежный насос с радиальным рабочим колесом. В насосах такого типа все подвижные детали охлаждаются и одновременно смазываются, циркулирующим внутри насоса, теплоносителем, что обеспечивает бесшумность работы и надежность агрегата. Охлаждение камеры уплотнения, тепловой барьер, создается за счет встроенного вентилятора, без постороннего охлаждения.
К особенностям можно отнести:
- спиральный корпус имеет поперечный разъем, что дает легкий доступ к деталям агрегата;
- конструкция насоса сделана по модульному принципу с незначительным количеством запасных частей;
- размеры ротора и подшипника подобраны так, что обеспечивают изгиб вала менее 0,05 мм и срок службы свыше 17500 рабочих часов;
- процессное конструкционное исполнение позволяет при демонтаже насоса оставлять корпус в соединении с трубопроводом;
- за счет отбойных лопаток на тыльной стороне рабочего колеса достигается максимальное сокращение смещения вала и разгрузка от осевого усилия;
- плавающий подшипник воспринимает тепловое расширение вала, а также обеспечивает простоту монтажа агрегата.
Прочность, герметичность изделий, динамическая устойчивость (отсутствие автоколебаний) серии HPK в любых режимах нагрузки, длительный режим работы обеспечивают необходимые параметры и четкую работу системы.
Технические характеристики
Параметры согласно максимальной конфигурации
- Расход - до 5050 м³/ч;
- Напор - до 270 м;
- Диаметр входного патрубка DN: 40 - 400;
- Температура до +400 ºС.
