Моноблочные насосы Calpeda NM, NMD
Центробежный моноблочный насос с прямым соединением электродвигателя, насосной части и рабочего колеса на одном валу.
- Серия NM: с одним рабочим колесом.
- Серия NMD: два рабочих колеса расположенных противоположно.
- Соединение: резьбовое UNI-ISO 228/1.
Применение
Перекачивание чистых не загрязненных жидкостей, не содержащих абразивных включений и не контактирующих с материалами насоса (содержание твердых частиц Max.-0,2%). Применяется в системах водоснабжения, пожаротушения, ирригации (орошение), теплоснабжения, кондиционирования, охлаждения и циркуляции. Используется как в бытовой так и в промышленной сферах народного хозяйства.
Материалы
- Корпус насоса: чугун, бронза.
- Рабочее колесо: латунь.
- Вал: нержавеющая сталь.
- Торцевое уплотнение: графит - керамика - NBR.
Электродвигатель
Индукционный 2-х полюсный электродвигатель 50 Гц, 2900 об./мин.
- NM, NMD трехфазный:
- до 3 кВт - 230/400 В (±10%);
- от 4 до 9,2 кВт - 400/690 В (±10%).
- NM, NMD: монофазный – 230 В (±10%) с термозащитой ;
- Класс изоляции: «F»
- Класс защиты: IP 54
- Конструкция соответствует стандарту IEC 60034
- Специальные исполнения IP 55, 60Гц – по запросу
Технические характеристики
- Температура перекачиваемой жидкости: -10 °С + 90 °С.
- Температура окружающей среды: до 40 °С.
- Манометрическая высота всасывания: до 7 м.
- Давление корпуса: 10 бар (16 бар для NMD 25/190, NMD 32/210, NMD 40/180).
- Беспрерывный режим эксплуатации.

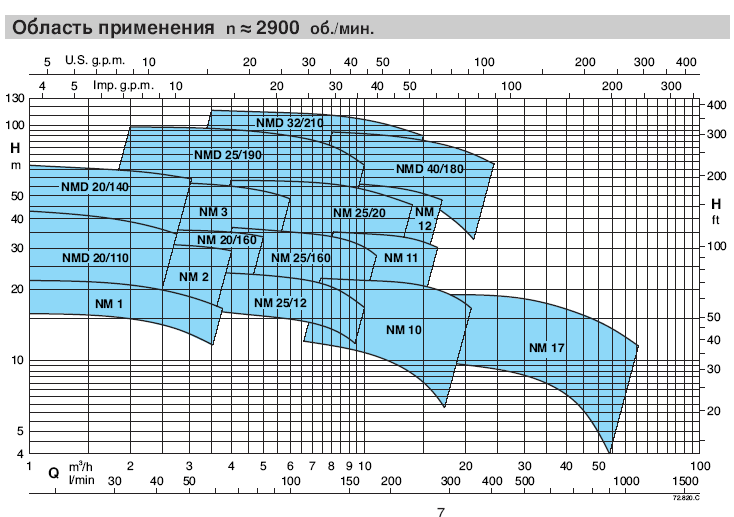

Поля характеристик насоса Calpeda NM, NMD
Модельный ряд Calpeda NM
| Код товара | Марка | Мощность, кВт | Производительность, м3/час | Напор, м | |
|---|---|---|---|---|---|
| 1-фаз. | 3-х фаз. | ||||
| 000000 | 300730 | NM 1/AE | 0,37 | 1-4,2 | 22-16,3 |
| 000000 | 301558 | NM 2/B/A | 0.55 | 1-4.8 | 27-20 |
| 000000 | 910844 | NM 2/S/A | 0.55 | 1-4.8 | 31-16 |
| 301483 | 301604 | NM 2/A/A | 0.75 | 1-6.0 | 33.5-24 |
| 000000 | 000000 | NM 3/CE | 1.1 | 1.2-6 | 37.5-28.5 |
| 000000 | 300677 | NM 3/BE | 1.5 | 1.2-8.4 | 47-26 |
| - | 300700 | NM 3/A/A | 2.2 | 1.2-8.4 | 56-36 |
| 000000 | 000000 | NM 10/FE | 0.55 | 6.6-15 | 12.5-7.5 |
| 000000 | 301872 | NM 10/DE | 0.75 | 6.6-15 | 18-14 |
| 000000 | 000000 | NM 10/AE | 1.1 | 6.6-15 | 23-19 |
| 000000 | 000000 | NM 10/SE | 1.5 | 6.6-24 | 23.5-13 |
| 000000 | 000000 | NM 11/BE | 1.5 | 6.6-16.8 | 29.5-22.5 |
| - | 300600 | NM 11/A/A | 2.2 | 6.6-16.8 | 33.5-30 |
| - | 000000 | NM 12/D/A | 2.2 | 6.6-13.2 | 38-32 |
| - | 302104 | NM 12/C/A | 3.00 | 6.6-16.8 | 45-36 |
| - | 300662 | NM 12/A/A | 4.00 | 6.6-16.8 | 57.5-49 |
| 301209 | 301148 | NM 17/HE | 1.1 | 21-54 | 9.5-3.5 |
| 000000 | 000000 | NM 17/GE | 1.5 | 21-60 | 12-4.0 |
| - | 913133 | NM 17/F/A | 2.2 | 24-66 | 16-8.0 |
| - | 300931 | NM 17/D/A | 3.00 | 27-66 | 18-11.5 |
| 000000 | 000000 | NM 20/160BE | 0.75 | 1.9-6.6 | 30.5-22 |
| 000000 | 301417 | NM 20/160AE | 1.1 | 1.9-6.6 | 36-27 |
| 300948 | 912334 | NM 25/12B/A | 0.55 | 2.4-12 | 20-11 |
| 000000 | 300750 | NM 25/12A/A | 0.75 | 2.4-12 | 23.5-15.2 |
| 301530 | 300749 | NM 25/160BE | 1.1 | 3-9.6 | 31-23 |
| 000000 | 300605 | NM 25/160AE | 1.5 | 3-12.0 | 36.5-26 |
| - | 301151 | NM 25/20B/A | 2.2 | 3-12.0 | 42.5-29 |
| - | 301892 | NM 25/20A/A | 3.00 | 3-13.2 | 50-39 |
| - | 301539 | NM 25/20S/A | 4.00 | 3-16.8 | 59-37 |
Calpeda NM
| Код товара | Марка | Мощность, кВт | Производительность, м3/час | Напор, м | |
|---|---|---|---|---|---|
| 1-фаз. | 3-х фаз. | ||||
| 901016 | 301222 | NM 32/12FE | 0,55 | 6,6-15 | 12,5-7,5 |
| 301970 | 300502 | NM 32/12DE | 0.75 | 6.6-15 | 18-14 |
| 302037 | 300498 | NM 32/12AE | 1.1 | 6.6-15 | 23-19 |
| 000000 | 300603 | NM 32/12SE | 1.5 | 6.6-24 | 23.5-13 |
| 301177 | 300895 | NM 32/16BE | 1.5 | 6.6-16.8 | 29.5-22.5 |
| - | 300536 | NM 32/16A/A | 2.2 | 6.6-16.8 | 35.5-30 |
| - | 300904 | NM 32/20D/A | 2.2 | 6.6-13.2 | 38-32 |
| - | 300483 | NM 32/20C/A | 3.00 | 6.6-16.8 | 45-36 |
| - | 300486 | NM 32/20A/A | 4.00 | 6.6-16.8 | 57.5-49 |
| 000000 | 301173 | NM 40/12F/A | 1.1 | 15-33 | 14-6 |
| 000000 | 300764 | NM 40/12C/A | 1.5 | 15-39 | 17.5-6.5 |
| - | 300461 | NM 40/12A/B | 2.2 | 15-42 | 22-11.5 |
| - | 300972 | NM 40/16/C/B | 2.2 | 15-39 | 23-10 |
| - | 300694 | NM 40/16B/B | 3.00 | 15-42 | 29-14 |
| - | 300481 | NM 40/16A/B | 4.00 | 15-48 | 37-17 |
| - | 911770 | NM 40/20D/A | 4.00 | 15-37.8 | 39-14 |
| - | 300586 | NM 40/20C/A | 4.00 | 15-27 | 41.5-33.5 |
| - | 300673 | NM 40/20B/A | 5.5 | 15-37.8 | 50-30.5 |
| - | 300751 | NM 40/20AR/A | 5.5 | 15-27 | 55-49 |
| - | 300576 | NM 40/20A/A | 7.5 | 15-42 | 57.5-35 |
| - | 000000 | NM 4/25C/B | 9.2 | 15-42 | 61-33.5 |
| - | 301432 | NM 40/25B/B | 11.00 | 15-42 | 69.5-45 |
| - | 300695 | NM 40/25A/B | 15.00 | 15-42 | 90-70.5 |
| - | 300693 | NM/12F/B | 2.2 | 30-66 | 15.5-6 |
| - | 300484 | NM/12D/B | 3.00 | 30-72 | 20-8 |
| - | 300903 | NM 50/12A/B | 4.00 | 30-78 | 24-10 |
| - | 911771 | NM 50/12S/B | 4.00 | 30-81 | 26.5-11 |
| - | 300485 | NM 50/16B/B | 5.5 | 30-81 | 31.9.5 |
| - | 300482 | NM 50/16A/B | 7.5 | 30-81 | 38.5-19 |
| - | 300649 | NM 50/20B/B | 9.2 | 24-78 | 48-23 |
| - | 300626 | NM 50/20A/B | 11.00 | 24-78 | 55-32.5 |
| - | 000000 | NM 50/20S/B | 15.00 | 24-78 | 60-37 |
| - | 300747 | NM 50/25C/B | 11.00 | 24-69 | 55-24.5 |
| - | 301205 | NM 50/25B/B | 15.00 | 24-69 | 69-43 |
| - | 301527 | NM 50/25A/B | 18.5 | 24-69 | 80.5-58.5 |
| - | 300907 | NM 50M/E/A | 11.00 | 27-75 | 48-24 |
| - | 301039 | NM 50M/D/A | 15.00 | 30-84 | 57-25 |
| - | 301454 | NM 50M/C/A | 18.5 | 30-84 | 68-42 |
| - | 300949 | NM 65/12E/A | 4.00 | 37.8-75 | 18-13.5 |
| - | 300519 | NM 65/12C/A | 5.5 | 37.8-84 | 22-15.5 |
| - | 301630 | NM 65/12A/A | 7.5 | 37.8-84 | 26-20 |
| - | 300857 | NM 65/16E/A | 5.5 | 48-108 | 20-10 |
| - | 301544 | NM 65/16D/A | 7.5 | 48-120 | 26-13 |
| - | 301204 | NM 65/16C/A | 9.2 | 48-120 | 30-18 |
| - | 300515 | NM 65/16B/A | 11.00 | 48-120 | 33.5-22 |
| - | 300876 | NM 65/16A/A | 15.00 | 48-120 | 38-27 |
| - | 300583 | NM 65/20C/A | 15.00 | 48-132 | 44-27 |
| - | 301654 | NM 65/20B/A | 18.5 | 48-132 | 50-35 |
| - | 301201 | NM 65/200A/A | 22.00 | 48-132 | 56.5-41.5 |
| - | 301706 | NM 65/250C/A | 22.00 | 48-108 | 64-50 |
| - | 300692 | NM 65/250B/A | 30.00 | 48-108 | 79.5-67 |
| - | 300584 | NM 65/250A | 37.00 | 48-108 | 90-78.5 |
| - | 300963 | NM 80/16E/A | 7.5 | 75-150 | 20-13 |
| - | 301135 | NM 80/16D/A | 9.2 | 75-150 | 23-15 |
| - | 301045 | NM 80/16C/A | 11.00 | 75-168 | 27.5-16 |
| - | 301851 | NM 80/16B/A | 15.00 | 75-180 | 34-18 |
| - | 300963 | NM 80/16A/A | 18.50 | 75-180 | 38.5-24 |
| - | 301721 | NM 80/200B/A | 22.00 | 75-180 | 46.5-32 |
| - | 300676 | NM 80/200A/A | 30.00 | 75-180 | 56-43 |
| - | 301605 | NM 80/250E/A | 22.00 | 75-180 | 51-29 |
| - | 300860 | NM 80/250D/A | 30.00 | 75-192 | 65-41 |
| - | 300768 | NMS 80/250C | 37.00 | 75-192 | 73.5-51.5 |
| - | 301112 | NMS 80/250B | 45.00 | 75-192 | 84-63 |
| - | 300585 | NMS 80/250A | 55.00 | 75-192 | 95-76.5 |
| - | 301588 | NM 100/200E/A | 18.5 | 108-240 | 30-19 |
| - | 301754 | NM 100/200D/A | 22.00 | 108-270 | 36-19 |
| - | 300669 | NM 100/200C/A | 30.00 | 108-300 | 45-22 |
| - | 300720 | NMS 100/200B | 37.00 | 108-300 | 54-32 |
| - | 300748 | NMS 100/200A | 45.00 | 108-300 | 61.5-42 |
| - | 300767 | NMS 100/250B | 55.00 | 108-300 | 73.5-48.5 |
| - | 300725 | NMS 100/250A | 75.00 | 108-300 | 91-67 |
Calpeda NM4
| Код товара | Марка | Мощность, кВт | Производительность, м3/час | Напор, м |
|---|---|---|---|---|
| 300827 | NM4 25/12A/A | 0,25 | 1,2-6,0 | 6,1-3,3 |
| 301746 | NM 25/160BE | 0.37 | 1.2-6.6 | 7.7-3.6 |
| 901156 | NM 25/160E | 0.37 | 1.2-7.5 | 9.2-3.7 |
| 000000 | NM4/25/200CE | 0.37 | 1.2-8.4 | 11.5-4.1 |
| 000000 | NM 25/200BE | 0.55 | 1.2-9.6 | 13.3-4.0 |
| 000000 | NM4 25/200A/A | 0.75 | 1.2-9.6 | 14.7-6.2 |
| 000000 | NM4 32/16BE | 0.37 | 3-10.8 | 7.5-4.2 |
| 000000 | NM4 32/16AE | 00.37 | 3-12.0 | 9.0-5.1 |
| 000000 | NM4 32/20BE | 0.55 | 3-13.2 | 12,4-4,7 |
| 300826 | NM4 32/20A/A | 0.75 | 3-13.2 | 14,2-7,5 |
| 912052 | NM4 40/16C/A | 0.37 | 5.4-21.0 | 6,1-2,3 |
| 911979 | NM4 40/16B/A | 0.55 | 5.4-24.0 | 7,6-2,7 |
| 912301 | NM 40/16A/B | 0.75 | 5.4-27.0 | 9,6-3,5 |
| 000000 | NM4 40/20B/A | 1.1 | 5.4-21.0 | 13,0-7,0 |
| 000000 | NM4 40/20A/A | 1.1 | 5.4-21.0 | 14,8-10 |
| 000000 | NM4 40/25C/B | 1.5 | 5.4-27.0 | 17,4-2,8 |
| 000000 | NM4 40/25B/B | 2.2 | 5.4-30.0 | 21,4-5,0 |
| 913114 | NM4 40/25A/B | 3.00 | 5.4-30.0 | 22,9-8,0 |
| 301549 | NM4 50/16B/B | 1.1 | 10.8-42 | 8,2-3,3 |
| 301016 | NM4 50/16A/B | 1.1 | 10.8-48 | 9,6-3,1 |
| 000000 | NM4 50/20C/B | 1.1 | 10.8-42 | 11,8-4,7 |
| 000000 | NM4 50/20B/B | 1.5 | 10.8-48 | 13,4-3,7 |
| 913113 | NM4 50/20A/B | 2.2 | 10.8-48 | 14,9-6,0 |
| 000000 | NM4 50/25D/A | 2.2 | 10.8-42 | 14,5-2,3 |
| 000000 | NM4 50/25C/B | 2.2 | 10.8-42 | 17,8-6,8 |
| 000000 | NM4 50/25B/B | 3.00 | 10.8-48 | 20,7-5,8 |
| 301077 | NM4 50/25A/B | 4.00 | 10.8-48 | 22,7-9,0 |
| 301171 | NM4 65/16C/A | 1.1 | 21.0-60 | 6,3-3,1 |
| 301202 | NM4 65/16B/A | 1.1 | 21.0-66 | 7,5-3,5 |
| 911980 | NM4 65/16A/A | 1.5 | 21.0-75 | 9,0-3,8 |
| 000000 | NM4 65/20B/A | 2.2 | 21.0-84 | 11,9-4,3 |
| 301713 | NM4 65/20A/A | 3.00 | 21.0-84 | 14,1-7,2 |
| 000000 | NM4 65/25B/A | 4.00 | 21.0-84 | 18,0-8,5 |
| 300908 | NM4 65/25A/A | 5.5 | 21.0-84 | 21,9-12,8 |
| 000000 | NM4 65/31/C/A | 5.5 | 21.0-84 | 25.8-11.0 |
| 000000 | NM4 65/31B/A | 7.5 | 21.0-84 | 31.0-18.6 |
| 302033 | NM4 65/31A/A | 9.2 | 21.0-84 | 35.9-25.0 |
| 912558 | NM4 80/16C/A | 1.1 | 30.0-75 | 5.4-3.1 |
| 000000 | NM4 80/16B/A | 1.5 | 30.0-84 | 6.7-3.7 |
| 911978 | NM4 80/16A/A | 2.2 | 30.0-96 | 9.6-5.2 |
| 301015 | NM 80/20C/A | 2.2 | 30.0-96 | 10.3-4.6 |
| 912696 | NM4 80/20B/A | 3.00 | 30.0-108 | 12.1-5.7 |
| 000000 | NM4 80/20A/A | 4.00 | 30.0-120 | 13.9-6.0 |
| 000000 | NM 80/25C/A | 4.00 | 30.0-120 | 16.9-7.2 |
| 301041 | NM 80/25B/A | 5.5 | 30.0-132 | 20.7-9.0 |
| 300825 | NM4 80/25A/A | 7.5 | 30.0-132 | 23.7-12.7 |
| 000000 | NM4 80/31C/A | 9.2 | 30.0-132 | 28.8-15.0 |
| 301520 | NM4 80/315B/A | 11.00 | 30.0-132 | 32.-20.0 |
| 301498 | NM4 80/315A/A | 15.00 | 30.0-132 | 37.4-26.4 |
| 000000 | NM4 80/400C | 18.5 | 30.0-120 | 46.5-18.5 |
| 000000 | NM4 80/400B | 22.00 | 30.0-132 | 54.0-21.0 |
| 912146 | NM4 80/400A | 30.00 | 30.0-132 | 61.5-32.5 |
| 300894 | NM4 100/20C/A | 3.00 | 48.0-150 | 9.4-4.0 |
| 300616 | NM4 100/20B/A | 4.00 | 48.0-168 | 12.0-4.5 |
| 911990 | NM4 100/20A/A | 5.5 | 48.0-192 | 15.2-6.0 |
| 912557 | NM4 100/25B/A | 7.5 | 48.0-210 | 19.5-5.5 |
| 911993 | NM4 100/25A/A | 9.2 | 48.0-210 | 22.3-8.9 |
| 000000 | NM4 100/315C/A | 11.00 | 48.0-192 | 26.9-11.3 |
| 3020056 | NM4 100/315B/A | 15.00 | 48.0-210 | 31.5-14.0 |
| 000000 | NMS4 100/315A | 18.5 | 48.0-210 | 36.9-22.2 |
| 000000 | NMS4 100/400C | 22.00 | 48.0-192 | 41.3-26.0 |
| 000000 | NMS4 100/400B | 30.00 | 48.0-210 | 50.2-33.5 |
| 000000 | NMS4 100/400A | 37.00 | 48.0-210 | 58.2-44.0 |
| 000000 | NMS 125/25E/A | 5.5 | 84.0-240 | 11.0-4.4 |
| 301546 | NMS4 125/25D/A | 7.5 | 84.0-270 | 14.0-5.1 |
| 301096 | NM4 125/25C/A | 9.2 | 84.0-300 | 16.7-5.8 |
| 000000 | NM4 125/250B/A | 11.00 | 84.0-300 | 19.3-8.2 |
| 300992 | NM4 125/250A/A | 15.00 | 84.0-330 | 22.7-9.3 |
| 000000 | NMS4 125/315C | 18.5 | 84.0-330 | 27.9-9.5 |
| 000000 | NMS4 125/315B | 22.00 | 84.0-330 | 31.8-14.3 |
| 000000 | NMS4 125/315A | 30.00 | 84.0-330 | 36.8-21.6 |
| 000000 | NMS4 125/400C | 37.00 | 84.0-330 | 45.4-23.5 |
| 000000 | NMS4 125/400B | 45.00 | 84.0-330 | 51.4-31.5 |
| 000000 | NMS4 125/400A | 55.00 | 84.0-330 | 59.2-42.5 |
| 000000 | NMS4 150/315D | 18.5 | 132-420 | 22.8-8.0 |
| 000000 | NMS4 150/315C | 22.00 | 132-450 | 25.6-8.9 |
| 000000 | NMS4 150/315B | 30.00 | 132-450 | 30.6-15.4 |
| 000000 | NMS4 150/315A | 37.00 | 132-480 | 35.6-18.5 |
| 00000 | NMS4 150/400C | 45.00 | 132-480 | 45.0-19.5 |
| 913191 | NMS4 150/400B | 55.00 | 132-480 | 50.8-28.5 |
| 000000 | NMS4 150/400A | 75.00 | 132-480 | 58.8-37.5 |
