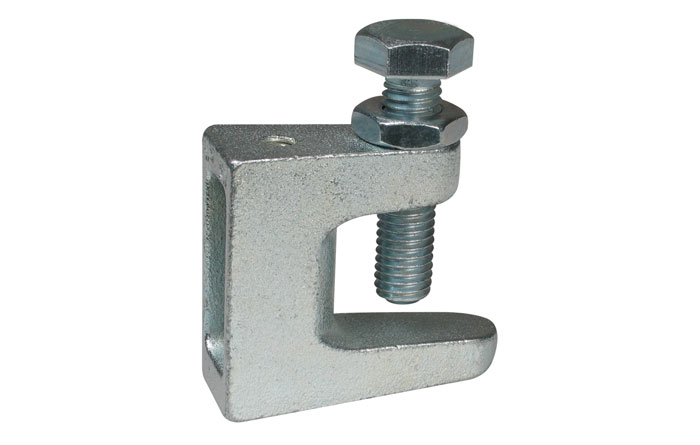

BIS Струбцины монтажные элементы под фланец до 26 мм
Свойства и преимущества:
- для монтажа на стальных балках без сварки или сверления
- согласно предписаниям VdS балочные зажимы для труб диаметром более DN65 должны быть защищены от бокового сползания опоры посредством предохранительной накладки
- с шестигранным болтом DIN 933 класса 8.8, конец болта врезающийся (RS) согласно EN ISO 4753 и контргайка
- материал: балочный зажим из чугуна; болт из закаленной стали, гайка из стали, электролитически оцинкована
- Арт. № 601 5 0XX (предохранительная накладка):сталь, оцинкована по методу

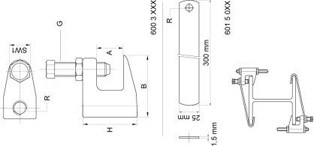

Арт. № | A | R | G | B | H | SW1 | Fa,z | Знак | Уп-ка |
---|---|---|---|---|---|---|---|---|---|
(mm) | (mm) | (mm) | (mm) | (N) | |||||
600 3 006 | ≤23 | M6 | M10 | 50 | 45 | 17 | 2.500 | UL | 50 |
600 3 106 | ≤23 | M6 | M10 | 50 | 45 | 17 | 2.500 | UL | 30 |
600 3 106 | ≤23 | M6 | M10 | 50 | 45 | 17 | 2.500 | UL | 30 |
600 3 008 | ≤23 | M8 | M10 | 50 | 45 | 17 | 2.500 | VdS, UL | 50 |
600 3 108 | ≤23 | M8 | M10 | 50 | 45 | 17 | 2.500 | VdS, UL | 30 |
600 3 010 | ≤20 | M10 | M10 | 44 | 42 | 17 | 2.500 | VdS, UL, FM | 50 |
600 3 110 | ≤20 | M10 | M10 | 44 | 42 | 17 | 2.500 | VdS, UL, FM | 30 |
600 3 310 | ≤28 | M10 | M12 | 58 | 58 | 19 | 2.500 | VdS, FM | 20 |
600 3 012 | ≤26 | M12 | M10 | 58 | 54 | 17 | 3.500 | VdS, UL, FM | 25 |
600 3 016 | ≤28 | M16 | M12 | 58 | 58 | 19 | 5.500 | VdS, FM | 25 |
600 3 905 | ≤18 | Ø 9 mm | M8 | 38 | 35 | 13 | 1.200 | VdS, UL | 50 |
600 3 908 | ≤23 | Ø 9 mm | M10 | 50 | 45 | 17 | 2.500 | VdS, UL | 50 |
600 3 910 | ≤20 | Ø 11 mm | M10 | 44 | 42 | 17 | 2.500 | VdS, UL, FM | 50 |
600 3 912 | ≤26 | Ø 13 mm | M10 | 58 | 54 | 17 | 3.500 | VdS, UL, FM | 25 |
601 5 008 | - | Ø 8,5 mm | - | - | - | - | - | - | 100 |
601 5 010 | - | Ø 10,5 mm | - | - | - | - | - | - | 100 |
601 5 012 | - | Ø 12,5 mm | - | - | - | - | - | - | 100 |
Арт. № 601 5 0XX: BIS предохарнительная накладка. Болт завернуть рукой + ½ оборота ключом. Завернуть контргайку рукой + 1/8 оборота ключом. |
